CPT, SPT y Sondeos: Comparación de Métodos de Exploración del Subsuelo en Ingeniería Civil | ESSCALA

Antes de diseñar y construir una obra civil, es indispensable conocer las condiciones del terreno sobre el cual se va a edificar. La exploración del subsuelo permite obtener información crítica sobre las características físicas y mecánicas de los estratos, lo que influye directamente en el diseño de cimentaciones, estabilidad de taludes, obras de contención, vías, túneles y otras infraestructuras.

En este artículo, exploraremos tres de las técnicas más utilizadas en exploración geotécnica: SPT (Standard Penetration Test), CPT (Cone Penetration Test) y los sondeos tradicionales con recuperación de muestra, destacando sus diferencias, aplicaciones, ventajas y limitaciones. También explicaremos cómo en ESSCALA integramos estas metodologías según las necesidades específicas de cada proyecto.

1. ¿Qué es el SPT?

El Standard Penetration Test (SPT) es uno de los ensayos más comunes en geotecnia. Consiste en hincar un tubo de muestreo estándar (split spoon) dentro del terreno mediante golpes controlados de un martillo de 63.5 kg que cae desde una altura de 76 cm.

¿Qué se obtiene con el SPT?

• El número de golpes requerido para hincar el muestreador 30 cm (conocido como el “N-value”).

• Muestras perturbadas del suelo (para clasificación visual y ensayos básicos).

• Estimaciones de resistencia a la compresión, compacidad relativa y capacidad portante.

Ventajas del SPT:

• Ampliamente estandarizado y reconocido internacionalmente.

• Económico y relativamente sencillo de ejecutar.

• Proporciona muestras físicas del terreno.

Limitaciones:

• Muestras muy perturbadas, no adecuadas para ensayos avanzados.

• Menor precisión en suelos blandos o muy duros.

• Puede subestimar o sobrestimar propiedades geotécnicas si no se corrige adecuadamente.

2. ¿Qué es el CPT?

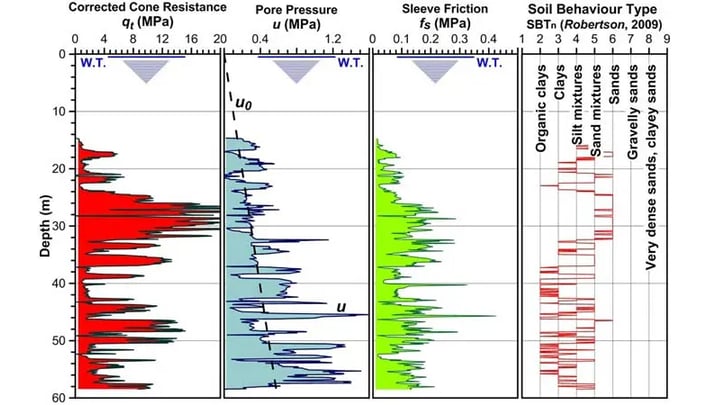

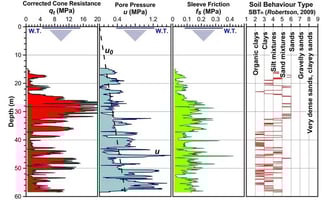

El Cone Penetration Test (CPT) es un ensayo de penetración estática, donde un cono metálico se introduce en el suelo a velocidad constante (habitualmente 2 cm/s), midiendo en tiempo real:

• La resistencia de punta (qc).

• La resistencia lateral o fricción de camisa (fs).

• La presión de poros (en CPTu).

¿Qué datos ofrece el CPT?

• Perfil continuo de resistencia del terreno sin necesidad de recuperación de muestra.

• Estimaciones de compacidad, rigidez, tipo de suelo, esfuerzos efectivos y parámetros de cimentación.

• Detección de capas licuables, estratificación y profundidad de cimentación óptima.

Ventajas del CPT:

• Datos continuos y de alta resolución.

• Mayor precisión en suelos blandos o granulares.

• Ideal para proyectos donde la velocidad y volumen de datos son críticos.

Limitaciones:

• No se recuperan muestras del suelo.

• Menor rendimiento en suelos muy duros o con gravas gruesas.

• Requiere equipos y operadores especializados.

3. Sondeos con recuperación de muestra (Rotación / Percusión)

Los sondeos geotécnicos tradicionales con recuperación de muestra consisten en perforar el terreno utilizando equipos rotatorios o de percusión, con el objetivo de obtener testigos del suelo o roca para su análisis visual y de laboratorio.

Tipos de recuperación:

• Suelos blandos: tubo Shelby o cuchara partida.

• Rocas: testigos cilíndricos con coronas diamantadas.

Aplicaciones:

• Estudios detallados de perfil geológico.

• Determinación de estratigrafía, nivel freático, profundidad de roca.

• Toma de muestras inalteradas para ensayos triaxiales, edométricos, corte directo, etc.

Ventajas:

• Permite ensayos avanzados de laboratorio.

• Fundamental para cimentaciones profundas o estructuras críticas.

• Combinable con otros ensayos in situ (SPT, Lefranc, permeabilidad).

Limitaciones:

• Más costoso y lento.

• Riesgo de pérdida de muestra en suelos muy blandos o saturados.

• Requiere supervisión técnica permanente.

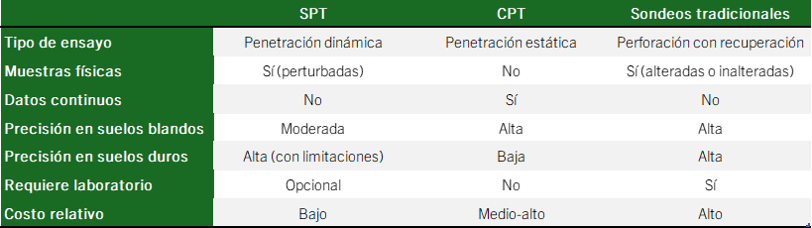

4. Comparativa entre CPT, SPT y Sondeos

5. ¿Cómo lo aplicamos en ESSCALA?

En ESSCALA Ingeniería diseñamos campañas de exploración del subsuelo basadas en las necesidades específicas de cada proyecto, combinando metodologías cuando es necesario para obtener resultados más completos.

🔹 Para edificaciones: empleamos SPT y sondeos con recuperación para definir perfiles de cimentación y evaluar asentamientos.

🔹 En vías y pavimentos: usamos CPT para obtener perfiles detallados del terreno rápidamente, especialmente en corredores largos.

🔹 En zonas inestables o con riesgos geotécnicos: combinamos exploración con geofísica (refracción sísmica, tomografía eléctrica) y monitoreo geotécnico (inclinómetros, piezómetros) para validar estabilidad.

🔹 En obras hidráulicas: integramos sondeos, ensayos Lefranc, permeabilidad, y calidad del agua para caracterizar condiciones hidrogeológicas.

Además, ofrecemos interpretación geotécnica, modelación y recomendaciones de diseño que incorporan la información obtenida en campo y laboratorio, asegurando decisiones informadas y ajustadas a las condiciones reales del terreno.

Conocer el subsuelo no es un lujo, es una necesidad técnica que marca la diferencia entre un proyecto exitoso y uno problemático. Escoger el método adecuado —CPT, SPT, sondeos o una combinación— es clave para obtener información útil, confiable y representativa.

En ESSCALA te acompañamos desde el diagnóstico inicial hasta el diseño y ejecución, con un enfoque integral, equipos especializados y personal técnico calificado. Nuestra experiencia en estudios geotécnicos y ensayos de campo nos permite garantizar soluciones eficaces, seguras y adaptadas a cada obra.
