Ensayos Destructivos y No Destructivos en Edificaciones Existentes: Evaluación Estructural Profesional | ESSCALA

En el ámbito de la ingeniería civil, especialmente en el mantenimiento, reforzamiento o ampliación de edificaciones, es fundamental conocer el estado actual de las estructuras. Las fallas, fisuras, deterioro por humedad, corrosión o sobrecargas pueden comprometer la seguridad de una construcción. Para determinar la condición real de los elementos estructurales se recurre a los ensayos destructivos (ED) y no destructivos (END).

En ESSCALA, como expertos en estudios, diseños y laboratorios para ingeniería civil, ofrecemos un portafolio completo de ensayos estructurales que permiten diagnosticar de forma precisa el estado de las edificaciones, cumpliendo con normas técnicas y criterios de seguridad estructural.

1. ¿Qué son los Ensayos No Destructivos (END)?

Los ensayos no destructivos permiten inspeccionar y evaluar los materiales y elementos estructurales sin causar daños permanentes. Son ideales para edificaciones en uso o patrimonio arquitectónico, donde preservar la integridad del objeto es esencial.

Principales métodos que usamos en ESSCALA:

🔹 Esclerometría (ensayo de martillo de rebote):
Evalúa la dureza superficial del concreto y permite estimar su resistencia a compresión.

🔹 Ultrasonido de pulso:
Mide la velocidad de propagación de ondas a través del concreto, útil para detectar vacíos, grietas internas y homogeneidad del material.

🔹 Ferroscan o pacómetro:
Determina la ubicación y el recubrimiento de las armaduras en el concreto.

🔹 Termografía infrarroja:
Detecta diferencias de temperatura en superficies para identificar problemas de humedad, filtraciones o delaminaciones.

🔹 Medición de carbonatación y pH:
Diagnostica el avance del deterioro por corrosión en el concreto armado.

🔹 Ensayos de corrosión de armaduras (media celda):
Permite determinar la probabilidad de corrosión activa en el acero embebido.

Ventajas de los END:

• No afectan el uso ni la estética de la estructura.

• Rápidos y económicos en edificaciones grandes.

• Permiten establecer zonas críticas para profundizar con ED.

2. ¿Qué son los Ensayos Destructivos (ED)?

Los ensayos destructivos implican la extracción de muestras o la intervención directa sobre elementos estructurales para su análisis físico, químico o mecánico. Aunque más invasivos, ofrecen resultados más precisos y confiables, especialmente cuando los END no son concluyentes.

Ensayos destructivos más comunes realizados por ESSCALA:

🔹 Extracción de testigos de concreto:
Permite determinar con exactitud la resistencia a compresión del concreto in situ.

🔹 Corte y retiro de secciones de acero o mampostería:
Para análisis metalográficos, de composición química o ensayo de tracción.

🔹 Ensayos de carga (en elementos estructurales):
Verifica el comportamiento real bajo carga controlada (por ejemplo, en losas, vigas o pilotes).

🔹 Apertura de calas (picado controlado):
Permite inspeccionar el estado interno del concreto, detectar corrosión en el acero o medir espesores reales.

Ventajas de los ED:

• Resultados directos y representativos.

• Permiten validar o corregir modelos estructurales.

• Son indispensables en estudios de patología estructural avanzada.

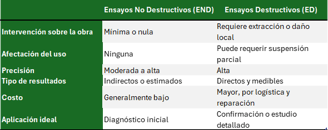

3. Comparativa entre Ensayos Destructivos y No Destructivos

4. ¿Cuándo se recomienda cada uno?

END
✔ Evaluación preliminar del estado estructural.
✔ Revisión periódica de mantenimiento.
✔ Inspecciones en edificaciones habitadas o con valor patrimonial.
✔ Localización de elementos estructurales ocultos (armaduras, vacíos).

ED
✔ Confirmación de resultados de END.
✔ Cuando se requiere conocer propiedades físicas exactas.
✔ Para definir refuerzos estructurales o validar diseño original.
✔ En estudios de patología con sospechas de daño severo.

5. Aplicación en proyectos reales: la experiencia ESSCALA

En ESSCALA, abordamos cada diagnóstico estructural de manera técnica y estratégica. Evaluamos el tipo de edificación, su antigüedad, uso actual, sintomatología visible (fisuras, deformaciones, corrosión, desprendimientos) y documentación existente, para proponer la combinación óptima de ensayos.

🔸 En edificaciones institucionales o residenciales, iniciamos con END como esclerometría, ferroscan y ultrasonido. Si se detectan inconsistencias, procedemos con testigos o calas puntuales.

🔸 En estructuras industriales, realizamos END para verificar espesores de losas, ubicación de refuerzos y estado de cimentaciones, combinando con ensayos de carga si se requieren cambios de uso.

🔸 En obras patrimoniales o sensibles, diseñamos intervenciones mínimas, con especial énfasis en ensayos no destructivos y uso de herramientas digitales como escaneo 3D o termografía.

Nuestro enfoque se basa en la seguridad, precisión y respeto por la integridad estructural, entregando informes técnicos detallados, recomendaciones de intervención y soporte en la toma de decisiones.

El uso combinado de ensayos destructivos y no destructivos es la mejor estrategia para una evaluación estructural completa. Mientras los END permiten una revisión amplia y no invasiva, los ED aseguran resultados precisos y verificables. En ESSCALA contamos con personal calificado, equipos especializados y la experiencia técnica para aplicar ambos métodos de forma eficiente y segura.

Ya sea que requieras diagnosticar una edificación existente, planear una ampliación, hacer una intervención correctiva o evaluar el estado post-sismo, en ESSCALA te ofrecemos la solución técnica integral que necesitas.
