Refracción Sísmica en Ingeniería Civil: Principios, Aplicaciones y Beneficios en Proyectos de Obra

En la ingeniería civil moderna, la caracterización del terreno es un paso esencial para garantizar la estabilidad y seguridad de cualquier tipo de infraestructura. Entre las diversas técnicas geofísicas disponibles, la refracción sísmica destaca por su capacidad para proporcionar información precisa sobre la estructura estratigráfica del subsuelo, sin necesidad de perforaciones invasivas.

Este método permite determinar la velocidad de propagación de ondas sísmicas en diferentes capas del terreno, lo cual resulta fundamental para definir perfiles geotécnicos, estimar módulos de elasticidad dinámica y validar el diseño de cimentaciones.

¿Qué es la refracción sísmica?

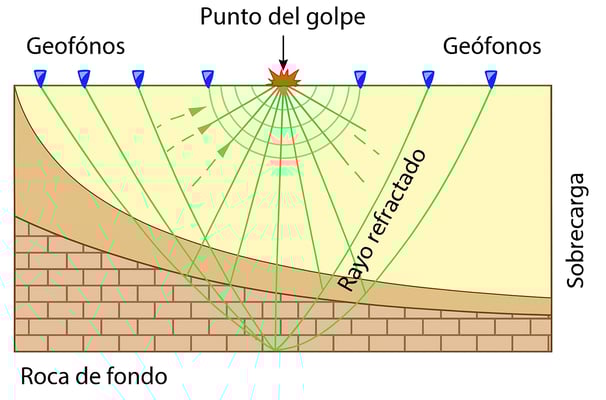

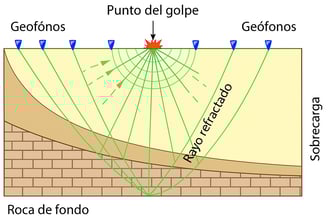

La refracción sísmica es una técnica de exploración geofísica basada en la propagación de ondas sísmicas generadas artificialmente (por golpe, martillo o fuente explosiva). Estas ondas viajan a través del suelo y se registran mediante una serie de sensores llamados geófonos.

Cuando las ondas encuentran una interfaz entre capas con diferente velocidad sísmica, una parte de la energía se refracta, viajando a lo largo de la interfaz y luego regresando a la superficie, donde es detectada. Al analizar el tiempo de llegada de estas ondas a diferentes distancias, es posible determinar la profundidad, espesor y velocidad sísmica de las capas del terreno.

Aplicaciones prácticas en ingeniería civil

La refracción sísmica tiene múltiples aplicaciones en proyectos civiles, entre ellas:

1. Diseño de cimentaciones

Permite identificar la profundidad de capas competentes (de mayor rigidez) sobre las cuales es más seguro y económico cimentar estructuras. También es útil para detectar capas blandas que puedan generar asentamientos diferenciales o fallas por licuefacción.

2. Determinación del perfil estratigráfico

Genera una imagen detallada del subsuelo con información sobre la disposición y naturaleza de las capas. Es especialmente útil en terrenos extensos donde los métodos tradicionales de perforación serían demasiado costosos o lentos.

3. Estimación de módulos dinámicos

Con los resultados obtenidos se pueden calcular los módulos de elasticidad dinámica, fundamentales para análisis sísmicos y de vibración de estructuras, especialmente en puentes, edificios altos y obras industriales.

4. Evaluación de estabilidad de taludes

En proyectos viales o de minería, la refracción sísmica se utiliza para detectar zonas de fracturamiento o debilidad que pueden comprometer la estabilidad de taludes o laderas.

5. Estudios para infraestructura lineal (carreteras, vías férreas, oleoductos)

Es una herramienta eficaz para el análisis de continuidad y uniformidad del terreno en obras lineales, detectando anomalías que podrían generar problemas estructurales futuros.

6. Caracterización para obras hidráulicas

Se emplea para conocer la estructura del subsuelo en presas, canales, vertederos o túneles, permitiendo detectar fallas geológicas, zonas saturadas o materiales de baja resistencia.

Ventajas del método

• No destructivo y rápido.

• Cobertura amplia y representativa del terreno.

• Ideal para zonas de difícil acceso.

• Complementa información obtenida en laboratorio o con sondeos.

• Reduce la incertidumbre geotécnica.

Limitaciones a considerar

Aunque es una técnica poderosa, presenta limitaciones como:

• Menor resolución en capas muy delgadas.

• Difícil de aplicar en suelos altamente heterogéneos o con materiales de baja compacidad.

• Requiere de una correcta interpretación por profesionales especializados en geofísica.

Por ello, su mayor valor se obtiene cuando se integra en un enfoque multidisciplinario con ensayos de campo, estudios geotécnicos y análisis estructurales.

La refracción sísmica es una técnica esencial en los estudios previos de obras civiles, ya que permite evaluar las condiciones del subsuelo de manera económica, rápida y no invasiva. Su aplicación mejora el entendimiento del terreno y contribuye a un diseño estructural más seguro y eficiente.

En ESSCALA, contamos con el personal, el equipo y la experiencia para ejecutar este tipo de estudios con rigurosidad técnica y orientación al resultado, alineados con las exigencias de la normativa colombiana e internacional. Si tu proyecto requiere estudios del terreno confiables, la refracción sísmica puede ser el primer paso hacia un diseño exitoso.
